Sprawdź jak te 6 rygorystycznych testów udowodniło bezkonkurencyjność DJI M300 RTK

Zobacz jak przeprowadzane były testy produktowe przez inżynierów DJI.

Witaj w najgorszym koszmarze każdego drona, testach wytrzymałości w laboratorium wytrzymałości DJI. W tych wysoce zaawansowanych technologicznie laboratoriach testowych, kadra inżynierów i techników poddaje Matrice 300 RTK serii prób aby upewnić się, że urządzenie jest gotowe do akcji nawet w najtrudniejszym środowisku i najbardziej wymagających warunkach do pracy.

Testy w locie M300 RTK w deszczu

Dzisiejszy obiekt testu: Matrice 300 (M300) RTK.

Jako produkt klasy enterprise, od M300 RTK oczekuje się zdecydowanie więcej niż od zwykłych powietrznych jednostek bezzałogowych (UAVs). Dzieję się tak ponieważ klienci polegają na M300 RTK całkowicie, wykonując za jego pomocą rygorystyczne operacje np. działania poszukiwawczo-ratownicze, inspekcje, mapowanie i wiele innych, często w niesamowicie wymagających warunkach atmosferycznych. Przez wysokie standardy, które wymagane są przez naszych klientów, M300 RTK musi być zdolny do sprawnego, niezawodnego i bezpiecznego operowania w różnych niekorzystnych warunkach pogodowych.

W laboratorium wytrzymałości DJI, inżynierowie poddają jednostkę M300 RTK 6 symulacjom (opisane poniżej) w celu oceny wytrzymałości drona podczas użytkowania. Podczas serii testów, inżynierowie przyglądają się z bliska jak ekstremalne warunki oraz wilgoć wpływają na silniki i wirniki, elektryczne mierniki prędkości oraz lotu, oraz stabilność i niezawodność lotu.

Jak M300 RTK radzi sobie w symulacjach ekstremalnych warunków pogodowych?

Etap 1: Test zróżnicowanych temperatur.

Pierwszym etapem prób jakie przechodzi M300 RTK jest test wysokich i niskich temperatur, zaprojektowany tak aby obserwować jak dron w czasie pracy radzi sobie ze zróżnicowanymi temperaturami. Klienci na całym świecie używają M300 RTK w najróżniejszych regionach i klimatach, a co za tym idzie to niezwykle istotne by wysokie temperatury nie powodowały, że M300 RTK jest niezdatny do użytku. Temperatury nawet do 50°C nie sprawią M300 RTK większego problemu, podczas gdy samo-podgrzewające się inteligentne akumulatory umożliwiają operowanie urządzeniem nawet przy – 20°C.

Etap 2: Test odporności na wiatr

Silny powiew wiatru potrafi znieść bezzałogowy statek powietrzny z jego trasy, a w skarjnych przypadkach nawet spowodować wypadek. Z tego właśnie powodu, inżynierowie DJI kierują swoje działania w stronę tuneli aerodynamicznych by analizować i usprawniać działanie jednostek bezzałogowych, szczególnie podczas wietrznych warunków pogodowych. M300 RTK jest wyposażona w potężne silniki, które umożliwiają jej wznoszenie się z prędkością nawet 6 m/s, lot z prędkością do 23 m/s, a także wytrzymałość na wiatr o prędkości do 15 m/s lub 54 km/h.

Testy wiatrowe M300 RTK

Etap 3: Test soli i pary wodnej

Dla naszych klientów, którzy operują statkami bezzałogowymi w pobliżu oceanu, niezwykle istotne jest by drony były w stanie oprzeć się warunkom pogodowym, w tym powstawaniu korozji oraz gromadzeniu się soli. Co więcej, mgła nie tylko utrudnia manewrowość i widoczność, ale niestety czasem wpływa nawet na funkcjonalność drona. By ustosunkować się do tych obaw, inżynierowie DJI umieszczają M300 RTK w soli i poddają działaniu pary wodnej aż do 48 godzin, by utwierdzić się w przekonaniu, że urządzenie może być skutecznie użytkowane nawet w najbardziej wymagających warunkach przybrzeżnych.

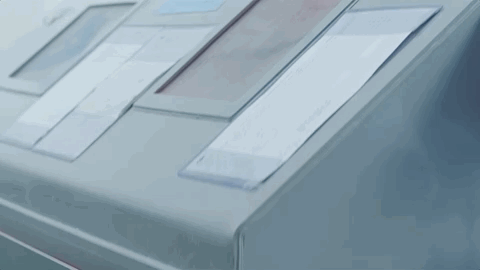

Testowanie soli i pary M300 RTK

Etap 4: Test deszczu

Co do zasady nigdy nie powinno się latać w warunkach deszczowych. Jednak w przypadku misji krytycznych, które nie mogą czekać na rozjaśnienie pogody, niezwykle istotne jest by M300 RTK był w stanie poradzić sobie z sytuacją. Lekki deszcz może wpłynąć na manewrowość drona, ale co bardziej istotne, jakakolwiek wilgoć, która prześlizgnie się do środka urządzenia, może zakłócić delikatny układ elektroniczny w jego wnętrzu. By upewnić się, że M300 RTK poradzi sobie z ulewą bez zakłócenia w działaniu, inżynierowie DJI umieszczają bezzałogowy statek powietrzny w symulatorze deszczu (IPX1).

Testowanie deszczu IPX1 M300 RTK

Etap 5: Test zróżnicowanego deszczu.

Podczas gdy standard IPX1 nie jest niespotykany wśród dronów klasy enterprise, M300 RTK jest zaprojektowany tak, by wyróżniać się spośród reszty. Jednostka jest testowana również w teście z symulatorem wirującego deszczu (IPX4), aby wykazać, że nie tylko górna pokrywa obudowy, ale także podwozie jest odporne na deszcz. Rezultat tego testu był imponujący, M300 RTK wytrzymał polewanie kurtyną wody z kąta 360° i po raz kolejny nie zawiódł, w dalszym ciągu sprawnie działał.

Test rozprysku IPX4 M300 RTK

Inżynierowie DJI mogli poprzestać na tym etapie, jednak zdecydowali przenieść testy wodoodporności o kolejny krok naprzód, aby udowodnić że M300 RTK naprawdę jest niesamowicie odporny na zróżnicowane warunki pogodowe.

Etap 6: Test ulewy

Polewając M300 RTK podobnym do węża wysokociśnieniowego urządzeniem, inżynierowie zmoczyli drona potężnym strumieniem wody (IPX5). Rezultaty tych testów wywarły ogromne wrażenie, ponieważ M300 RTK wytrzymał uderzenie wody porównywalne do prawdziwej ulewy i w dalszym ciągu kontynuował sprawne działanie.

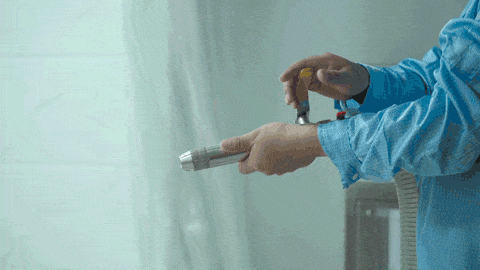

Testowanie strumieniem wody IPX5 hte M300 RTK

Czym jest system oceniania IPX?

System oceny IP jest przemysłowym standardem ewaluacji elektroniki, bazującym na wytrzymałości obudowy na płyny i ciała stałe. Poniżej wyjaśniono 3 testy IP, zastosowane na M300 RTK.

  • Certyfikat IPX1 zapewnia “ochronę przed pionowo padającymi kroplami, takimi jak kondensacja. Zapewnia, że ​​nie dojdzie do uszkodzenia lub przerwy w działaniu podzespołów, gdy przedmiot jest ustawiony pionowo”.
  • Certyfikat IPX4 zapewnia ochronę “przed rozpryskami wody ze wszystkich kierunków. Testowano przez co najmniej 10 minut za pomocą oscylującego natrysku (dopuszczalne ograniczone wnikanie bez szkodliwych skutków).
  • Certyfikat IPX5 zapewnia “ochronę przed niskociśnieniowymi strumieniami (6,3 mm) wody skierowanej  z dowolnego kąta (dopuszczalne ograniczone wnikanie bez szkodliwych skutków).

M300 RTK zdał wszystkie te testy w warunkach laboratoryjnych i konsekwentnie nagradzany był klasyfikacją IP45 z Centre Testing International Group Co., Ltd., co oznacza, że urządzenie jest odporne na wodę wystrzeliwaną na nie przez dyszę 6,3 mm (0,24 cala) z dowolnego kierunku jak również jest odporne na wnikanie ciał stałych o średnicy większej niż 1,0 mm (0,039 cala).

Jak DJI otrzymało tak doskonałe rezultaty testów?

Możesz zadawać sobie pytanie, “jak to wszystko jest możliwe?”. Odpowiedź jest prosta, M300 RTK zostało zaprojektowane z myślą o wytrzymałości.

Hermetyczna produkcja

M300 RTK jest wypełniony inteligentnymi rozwiązaniami, zasilanymi delikatnymi podzespołami elektronicznymi. Umieszczone wewnątrz obudowy, elementy są kluczowe dla bezpieczeństwa i stabilizacji w czasie lotu. W celu zabezpieczenia wrażliwych komponentów i przeciwdziałaniu uszkodzeniom, obudowa jest produkowana jest w hermetycznych warunkach.

Badanie szczelności elementów
Badanie szczelności elementów

Po złożeniu, kluczowe części drona, takie jak klatka centralna mocująca ramiona do ramy i  obiektywy czujników wizyjnych – który usprawnia manewrowość drona – również są testowane, aby zapewnić całkowitą szczelność. Dodatkowo, te podzespoły są poddane testom ciśnieniowym, żeby upewnić się, że wytrzymają wewnętrzną i zewnętrzną różnice ciśnień.

Testowanie wody w skrzydle M300

Zaawansowane zarządzanie ciepłem

Czynnikiem decydującym o imponującej wytrzymałości na zróżnicowane warunki pogodowe M300 RTK, jest jego unikalna konstrukcja systemu zarządzania ciepłem. Inżynierowie stworzyli ten bezzałogowy statek powietrzny w taki sposób, by ciepło generowane przez energożerne podzespoły, rozpraszało się przez górną obudowę w postaci metalowej płytki, która później przekazuje ciepło na zewnątrz drona poprzez kanały wentylacyjne. Jakakolwiek woda, która dostanie się wewnątrz kanałów wentylacyjnych będzie całkowicie odizolowana, od wrażliwych komponentów wewnątrz urządzenia.

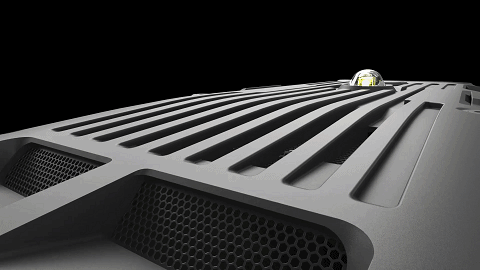

Projektując M300 RTK z myślą o trwałości i niezawodności

Dodatkowo wzmocniona płyta główna

Podczas procesu produkcyjnego, na wrażliwe podzespoły płyty głównej M300 RTK nakładana jest dodatkowa warstwa ochronna. Ta dodatkowa warstwa ochronna izoluje elementy wewnętrzne i zapobiega uszkodzeniom wywołanym przez siły zewnętrzne.

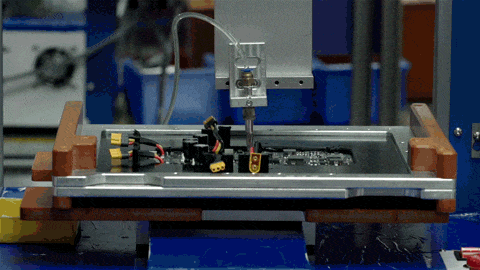

Nakładanie powłoki ochronnej

Jak ważna jest ochrona przed zmiennymi warunkami pogodowymi?

Inżynierowie DJI kładą tak duży nacisk na ochronę przed zmiennymi warunkami pogodowymi, ponieważ wiedzą jak istotne jest zapewnienie nieprzerwanego działania drona podczas misji o krytycznym znaczeniu. Przeprowadzenie tych ekstremalnych testów, wykazuje że jednym z powodów dzięki, którym M300 RTK jest pierwszym wyborem dla klientów w różnorodnych sektorach takich jak: przemysł, rolnictwo, budownictwo, energetyka, wydobycie ropy i gazu i bezpieczeństwo publiczne.

Po więcej informacji na temat rozwiązań Enterprise, proszę odwiedź stronę enterprise.dji-ars.pl.

Po więcej informacji na temat Matrice 300 RTK, kliknij na obrazek poniżej.
